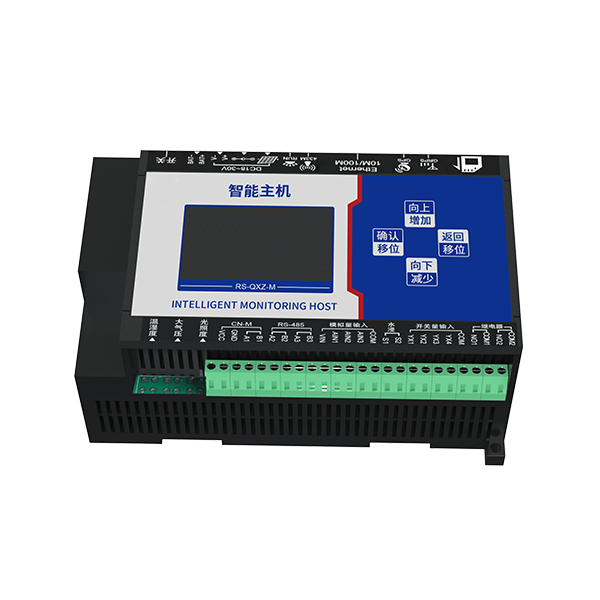

气象监控主机 075
产品型号：RS-QXZ-M-Y
产品尺寸：179×77×100mm
信号类型：485/4G/以太网
- 资料下载
- 技术参数
- 产品选型

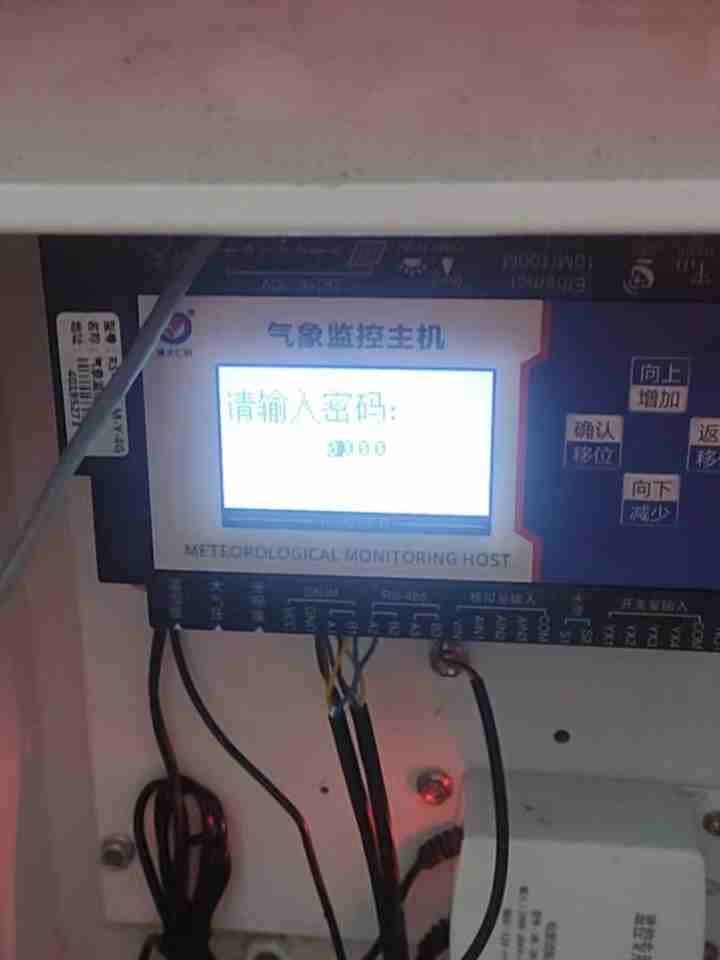

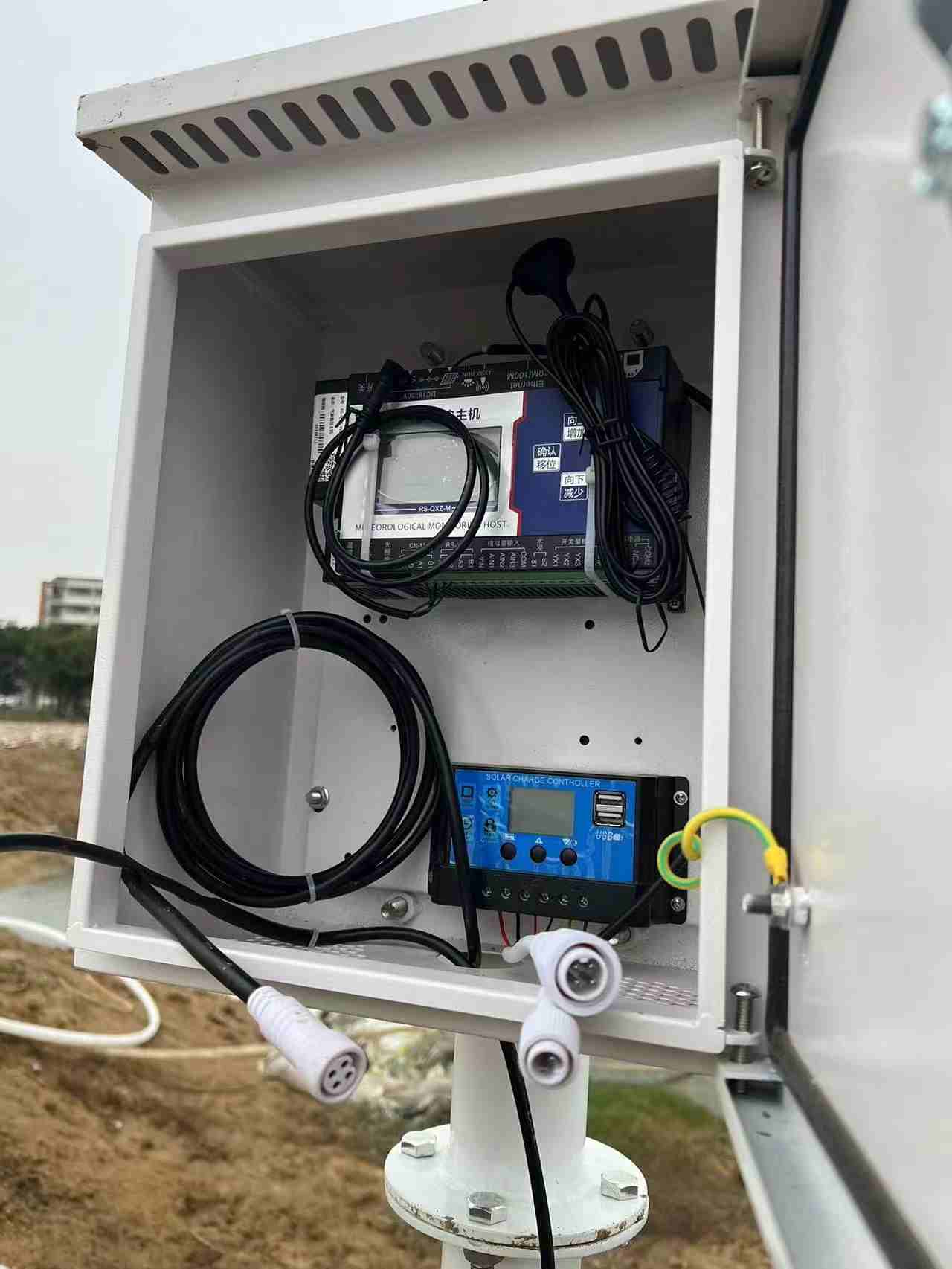

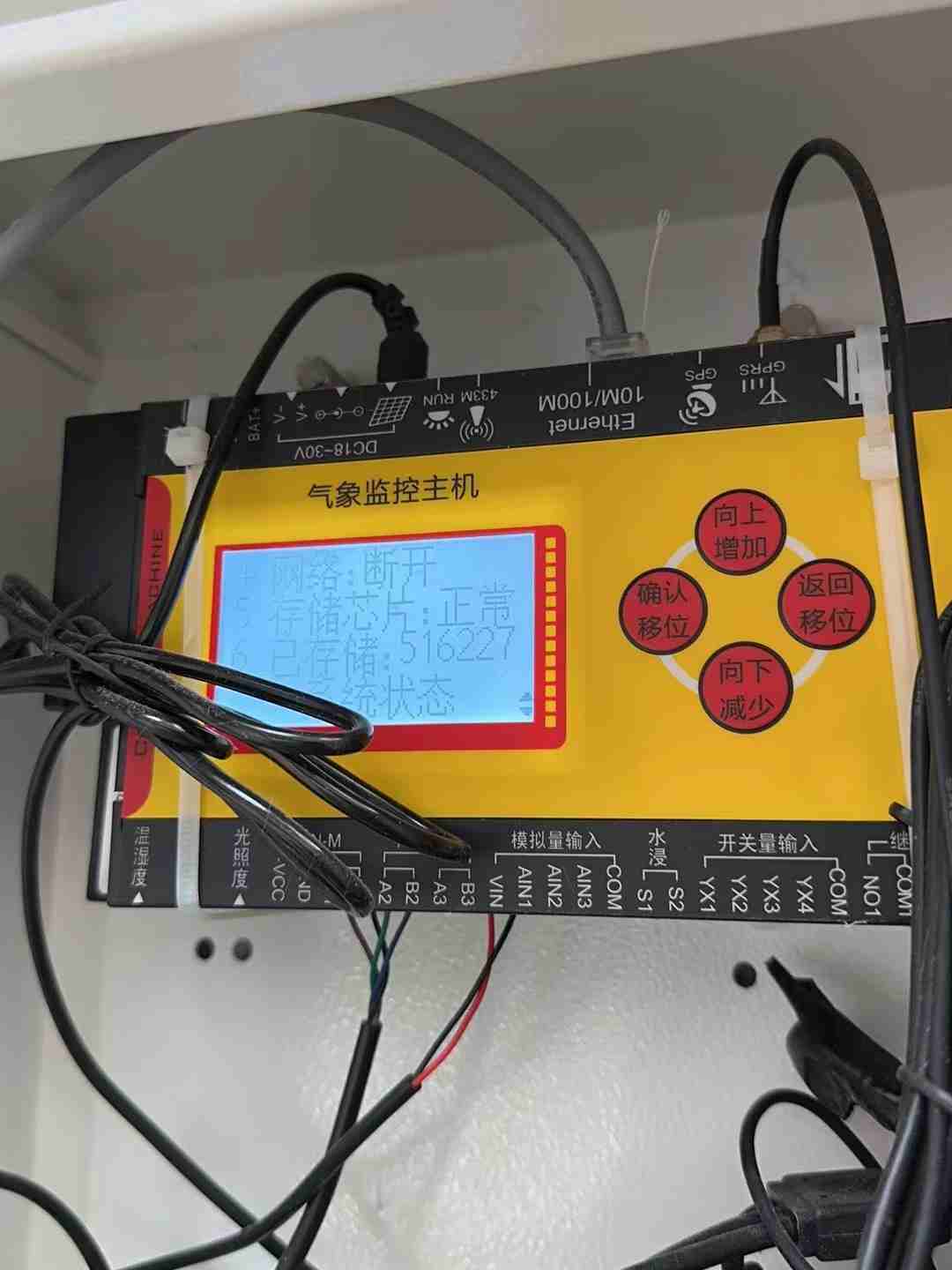

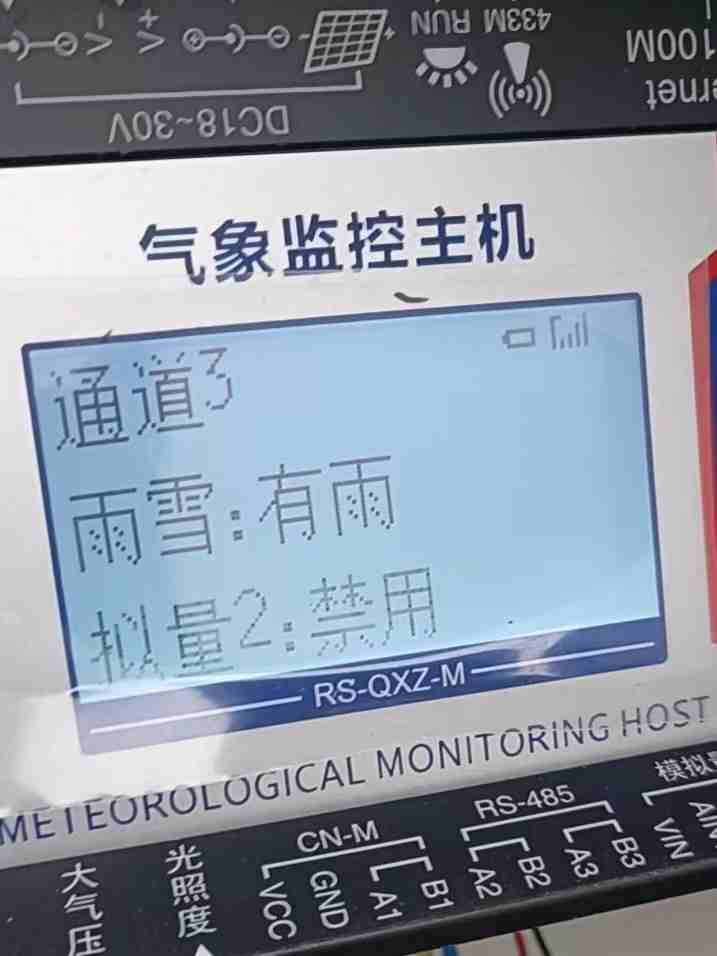

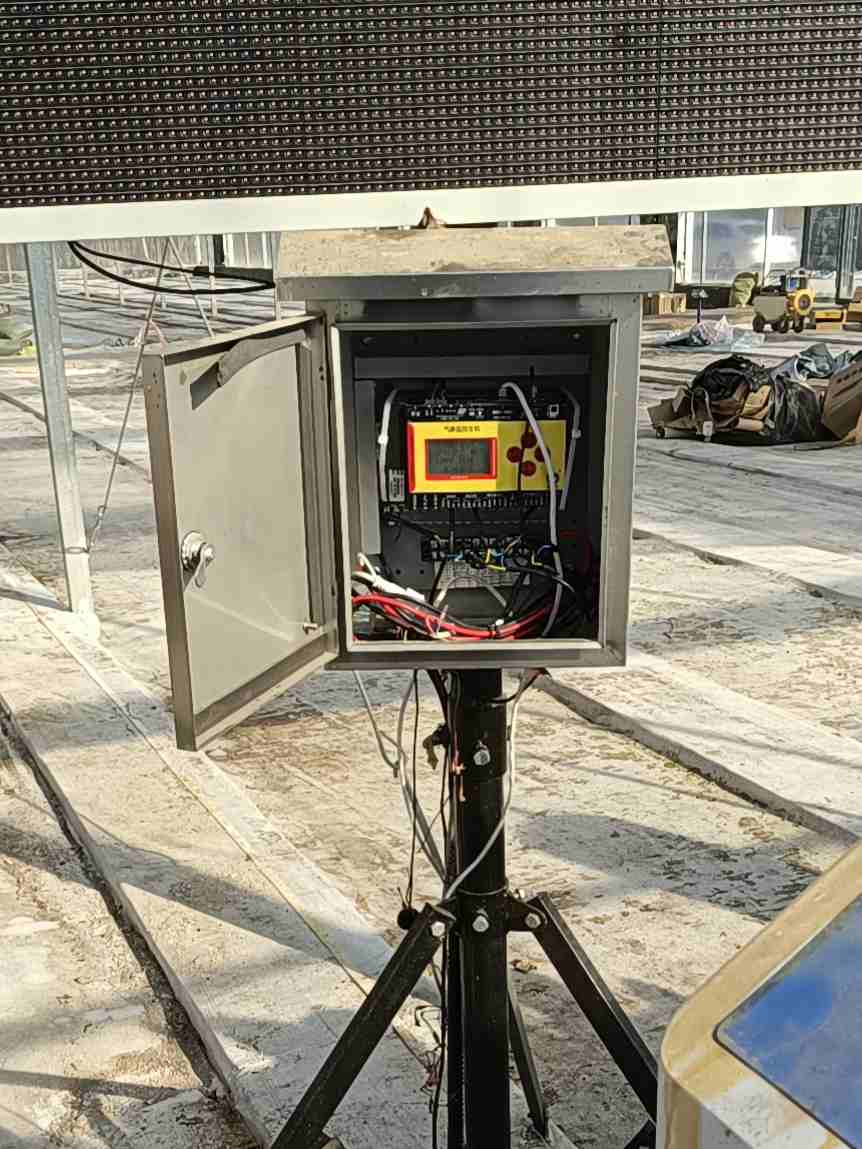

- 现场图片

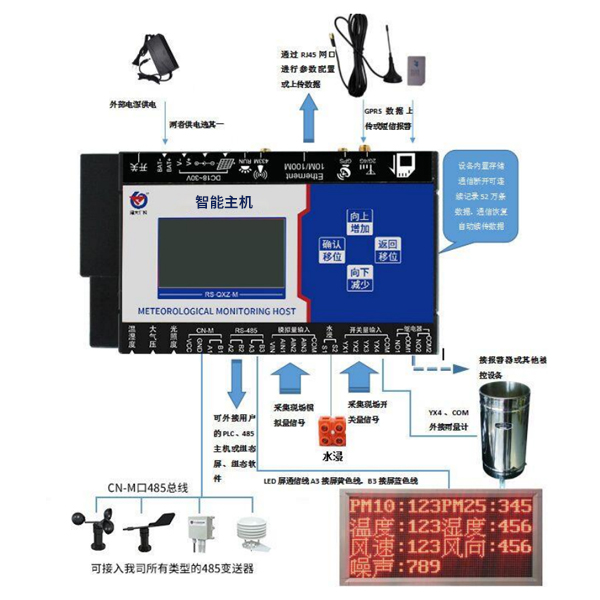

| 参数名称 | 范围或接口 | 说明 |
| 数据上传通信接口 | RJ45网口 | 通过网口方式上传数据 |
| 4G无线 | 通过4G方式上传数据 | |
| GSM短信 | 支持短信报警 | |
| ModBus-RTU 从站接口 | 支持外部设备通过ModBus-RTU协议问询监控主机中的数据。 | |
| 数据采集通信接口 | 从RS485接口 | 能够采集1-32台485接口的变送器的数据，最长通信距离≥1500米 |
| 点阵LED屏显示接口 | LED屏显示接口 | 支持最大点阵数1024*256的单色LED显示屏 |
| 1路直流电压采集 | 采集量程0-100V | 采集精度±0.1V，输入阻抗≥100kΩ 监控主机可设置转换系数 |
| 3路4-20mA电流信号采集 | 4-20mA电流信号采集 | 采集分辨率3000 输入阻抗≤120Ω 监控主机可设置转换系数 |
| 1路水浸检测信号 | 可进行漏水检测 | 标配漏水电极，用户也可选漏水绳，最长可达30m |
| 4路开关量信号输入 | 可检测干接点通断状态 | 外接无源干接点，响应时间≤0.2s |
| 2路继电器输出 | 继电器干接点输出 | 继电器容量：250VAC/30VDC 5A 本继电器可关联到任意通道的上下限，用作报警或自动控制。 |
| 1路翻斗式雨量计脉冲信号输入 | 采集磁开关脉冲信号进行雨量计量 | 默认脉冲当量：0.2mm 可上传瞬时雨量（最近一分钟）、当前雨量（本日00:00至当前）、昨日雨量（昨日00:00-24:00）及永久累计雨量值 （默认采用第四路开关量作为雨量计输入） |
| 数据上传间隔 | 1s~10000s | 数据上传间隔1s~10000s可设 |

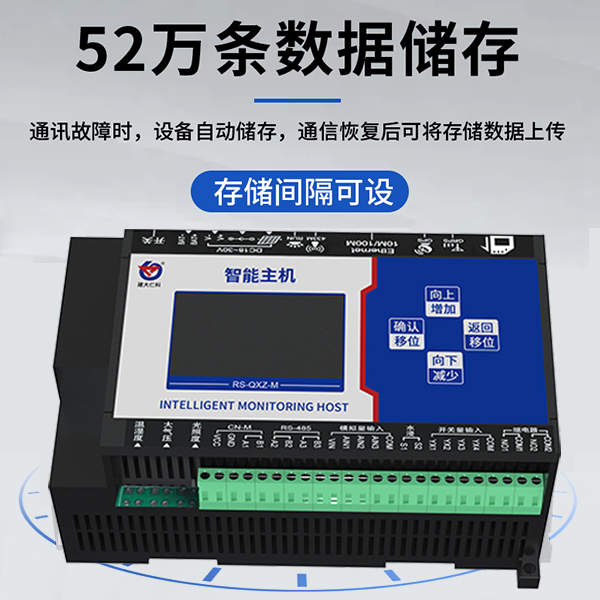

| 内置存储容量 | 52万条 | 内置存储，最多可存储52万条 |
| 供电 | 外部电源供电 | 供电电压24V |

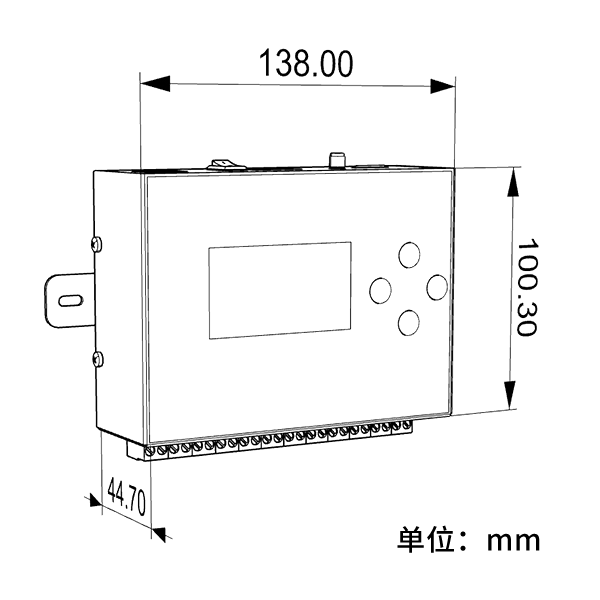

尺寸图：
RS- | 公司代号 | ||||
QXZ- | 气象监控主机 | ||||
M- | M系列 | ||||
Y- | 有线接收型 | ||||
空 | 不带4G上传及短信报警功能 | ||||
4G | 带4G上传及短信报警功能 | ||||
 |  |  |  |  |
