无线模拟量转换器使用说明书
无线模拟量转换器（远距离版）使用说明书
供电
10~30V直流供电
功耗
0.5W(平均功耗)
通信接口
采用ISM433M频段通信
无线通信距离
视距：≥600米(可选)；≥8000米(可选)
室内：可穿透3~4堵墙
模拟量信号采集分辨率
12位
模拟量信号输入阻抗
4-20mA型
≤200Ω
0-10V型
≥10kΩ
0-5V型
模拟量信号输出分辨率
10位
模拟量信号输出带负载能力
≤500Ω
数据更新频率
≤0.5s
主机工作温度
-20℃~+60℃，0%RH~80%RH

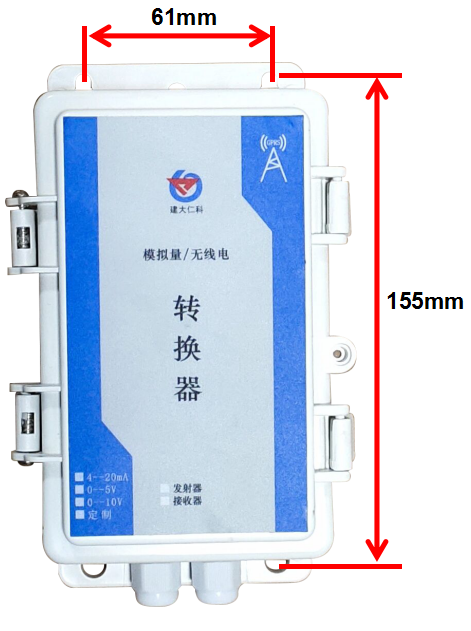

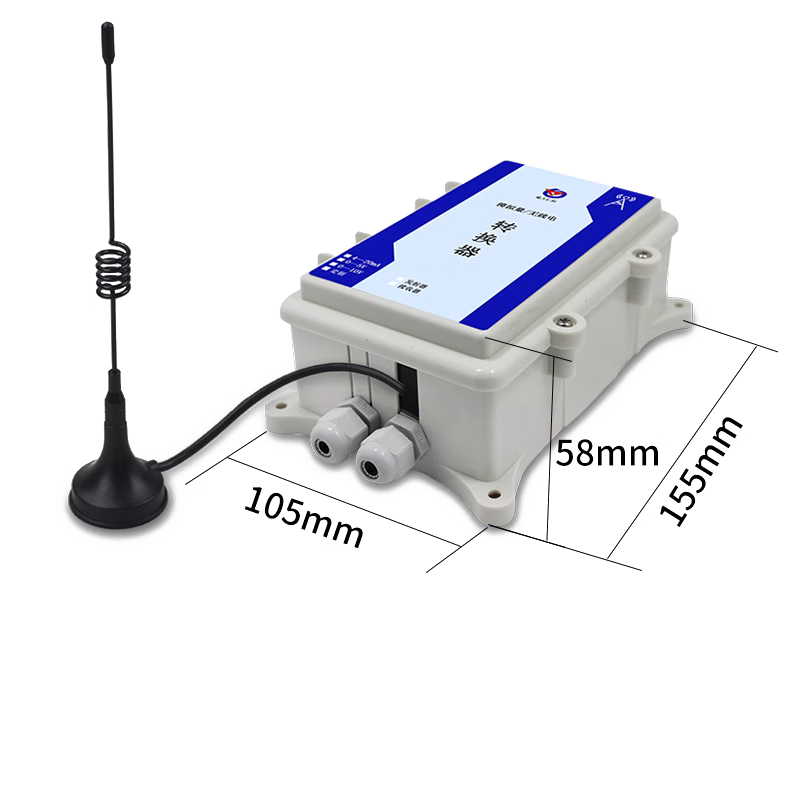

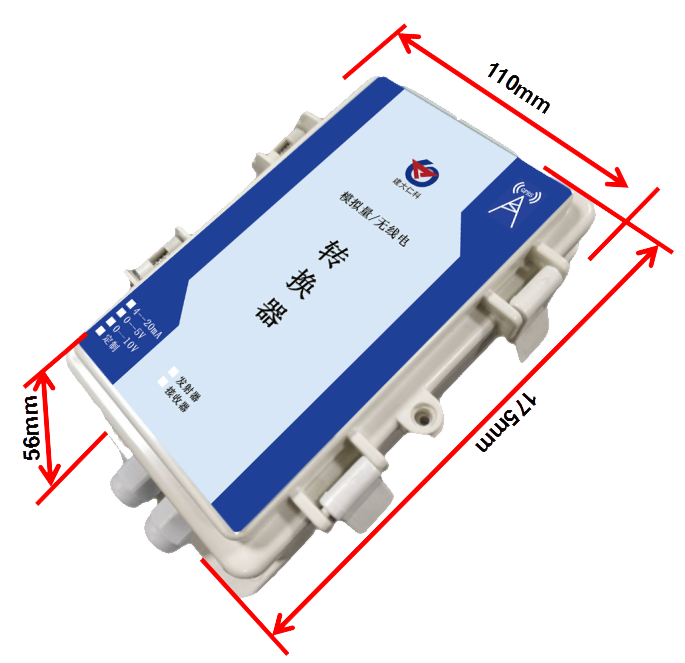

尺寸图：
RS-
公司代号
I20-
采集4~20mA电流信号
V05-
采集0~5V电压信号
V10-
采集0~10V电压信号
DY-
外置电源
ANG-
模拟量信号采集器
空
普通版（600m）
LOR
远距离（8km）
