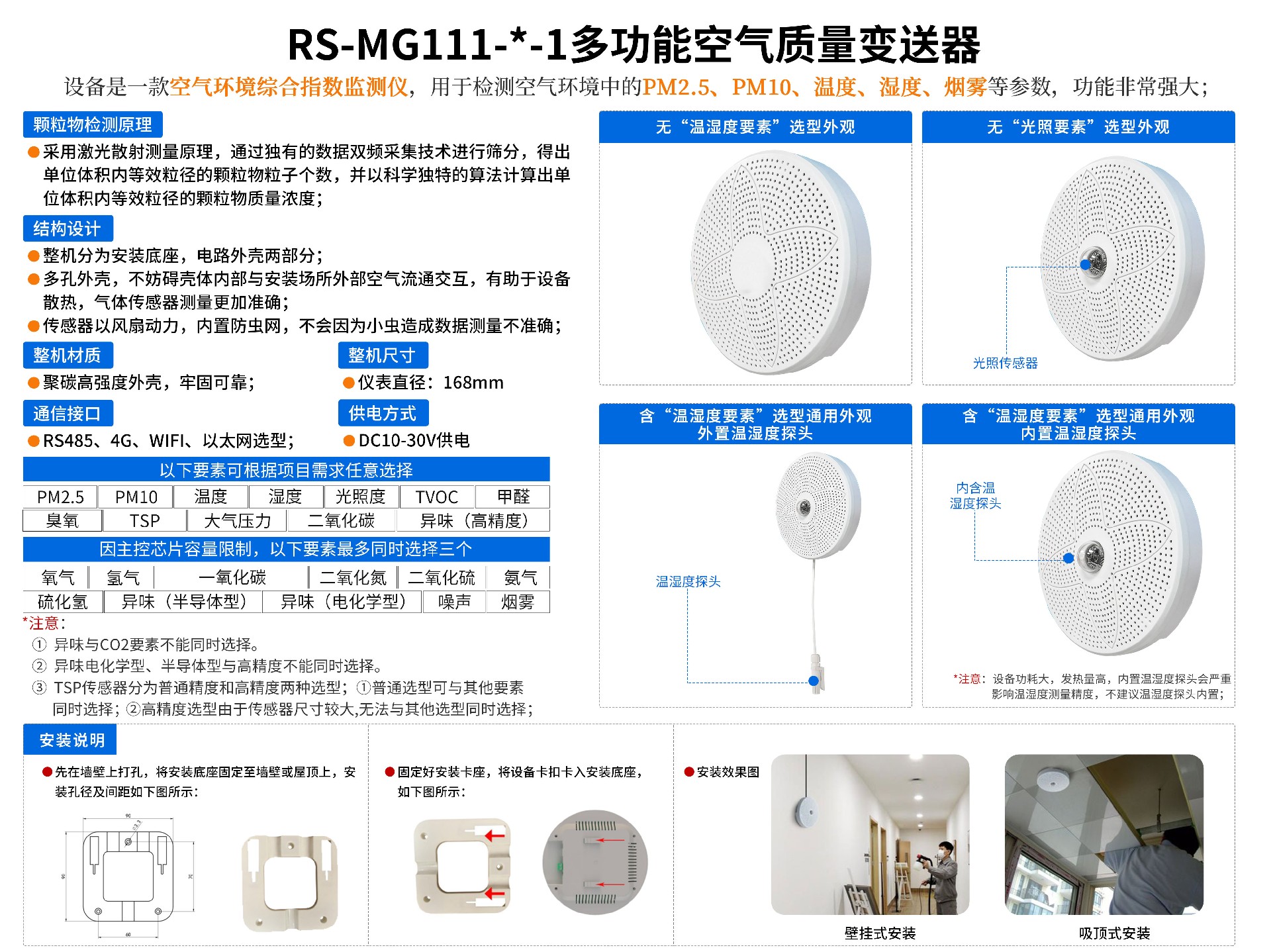

多功能空气质量变送器 183-气体多合一-温湿度传感器产品说明书下载及选型


表一：

直流供电（默认）	DC 10-30V
最大功耗	WIFI型：1.6W（24V DC供电）
	4G型：1.6W（24V DC供电）
	RS485型：1.5W（24V DC供电）
	ETH型：1.6W（24V DC供电）
检测参数	温度、湿度、PM2.5、PM10、TSP、大气压力、光照、噪声、异味、TVOC、CO₂、甲醛、O₃、CO、CH₄、O₂、SO₂、NO₂、H₂、H₂S、NH₃、烟雾
工作环境	温度-10℃-55℃；湿度0~95%RH 无冷凝 TSP要素：温度-10℃-55℃；湿度0~70%RH
信号输出	RS485输出（标准ModBus-RTU协议）
	4G 无线传输
	WIFI 无线传输
	RJ45网口上传，支持静态IP地址、IP地址自动获取功能、支持跨网关、域名解析
产品材质	ABS

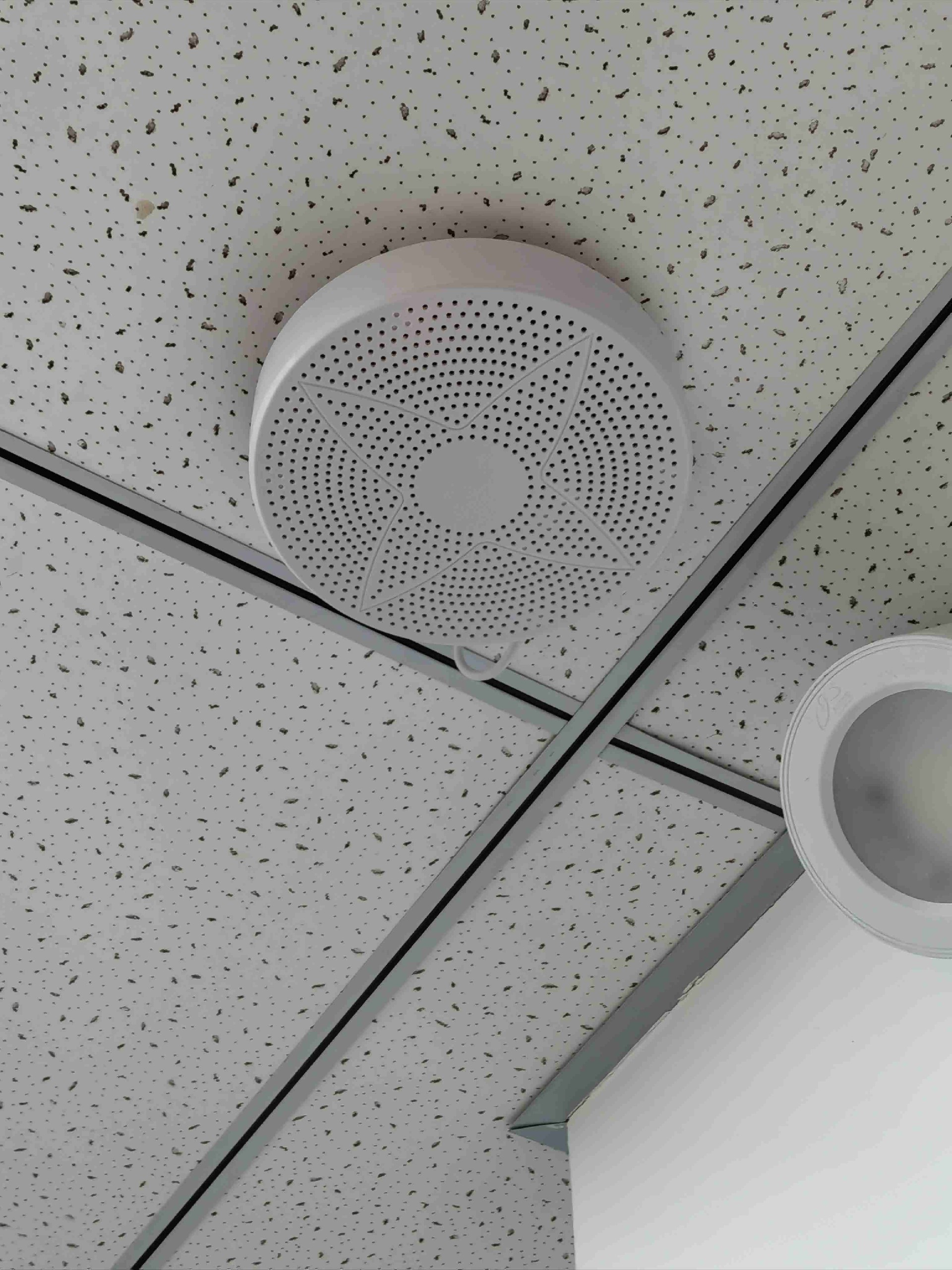

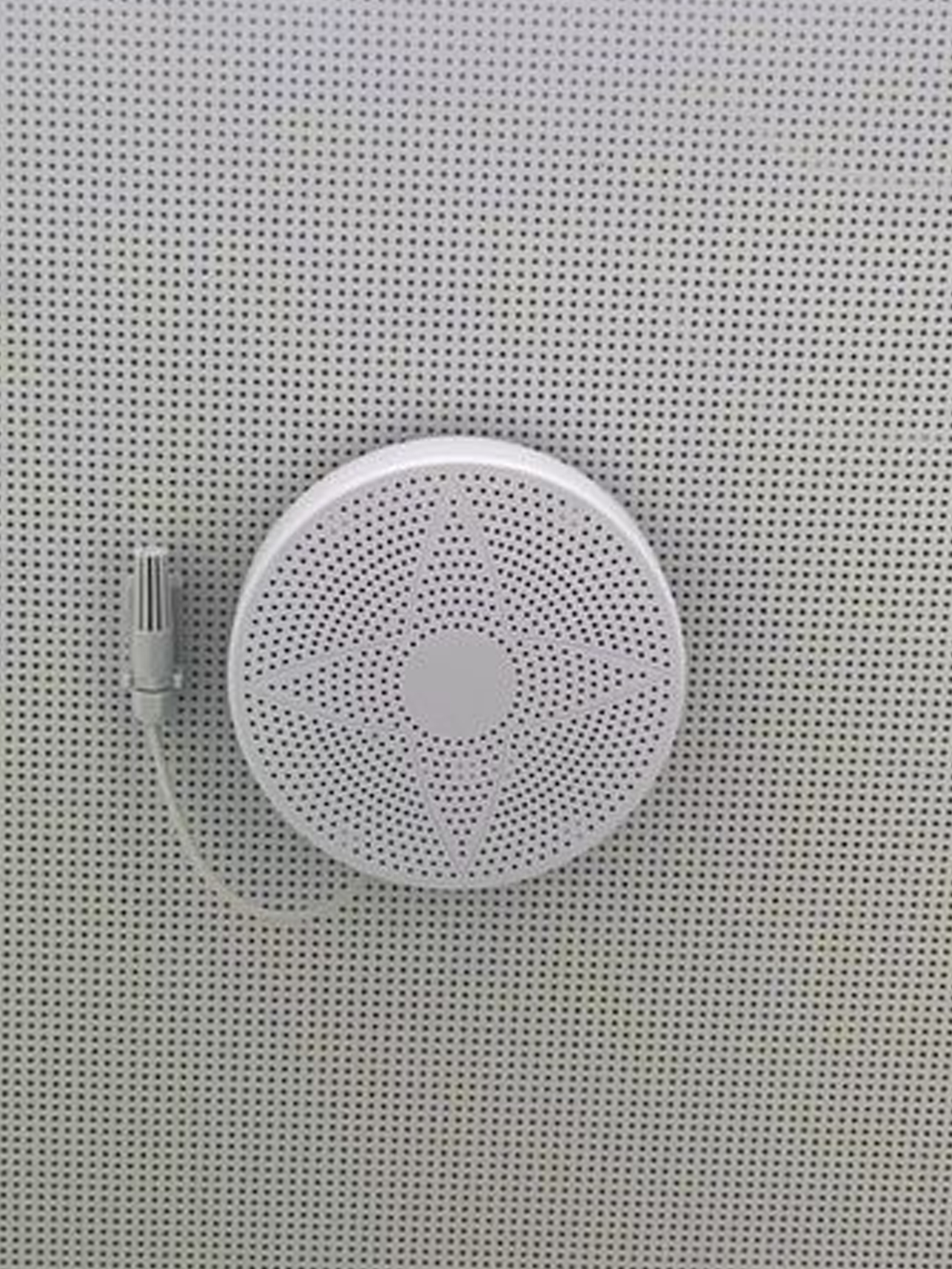

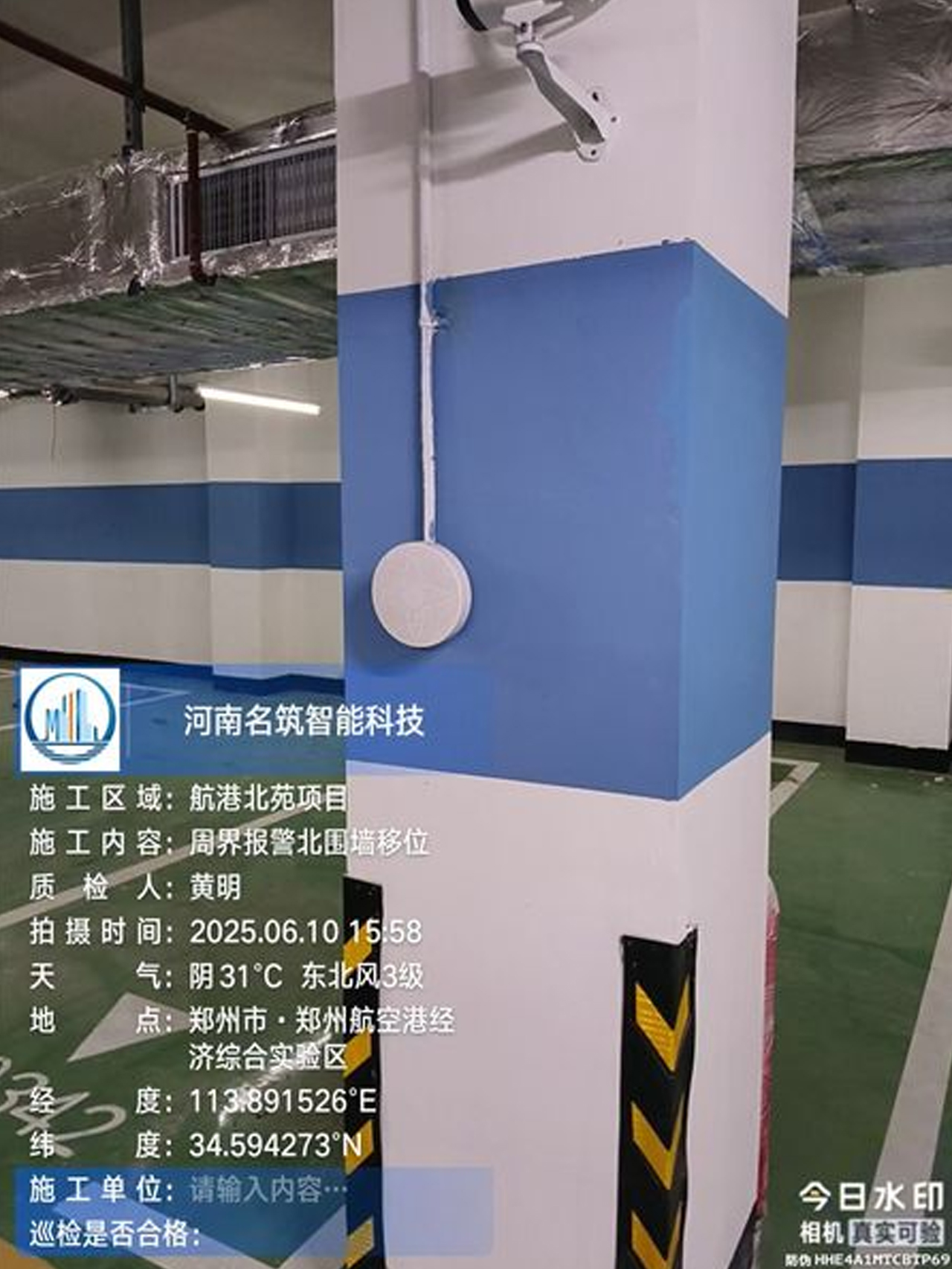

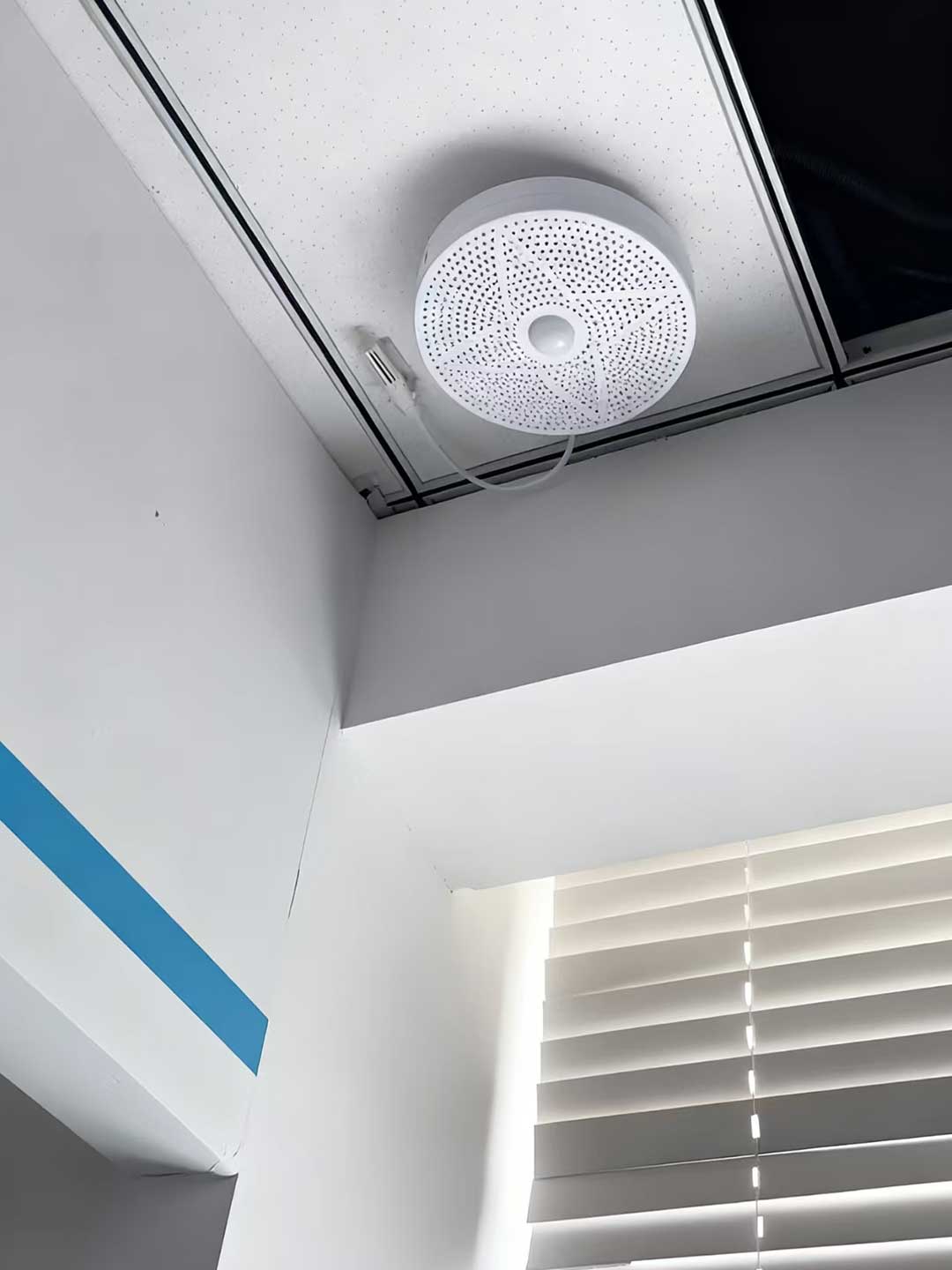

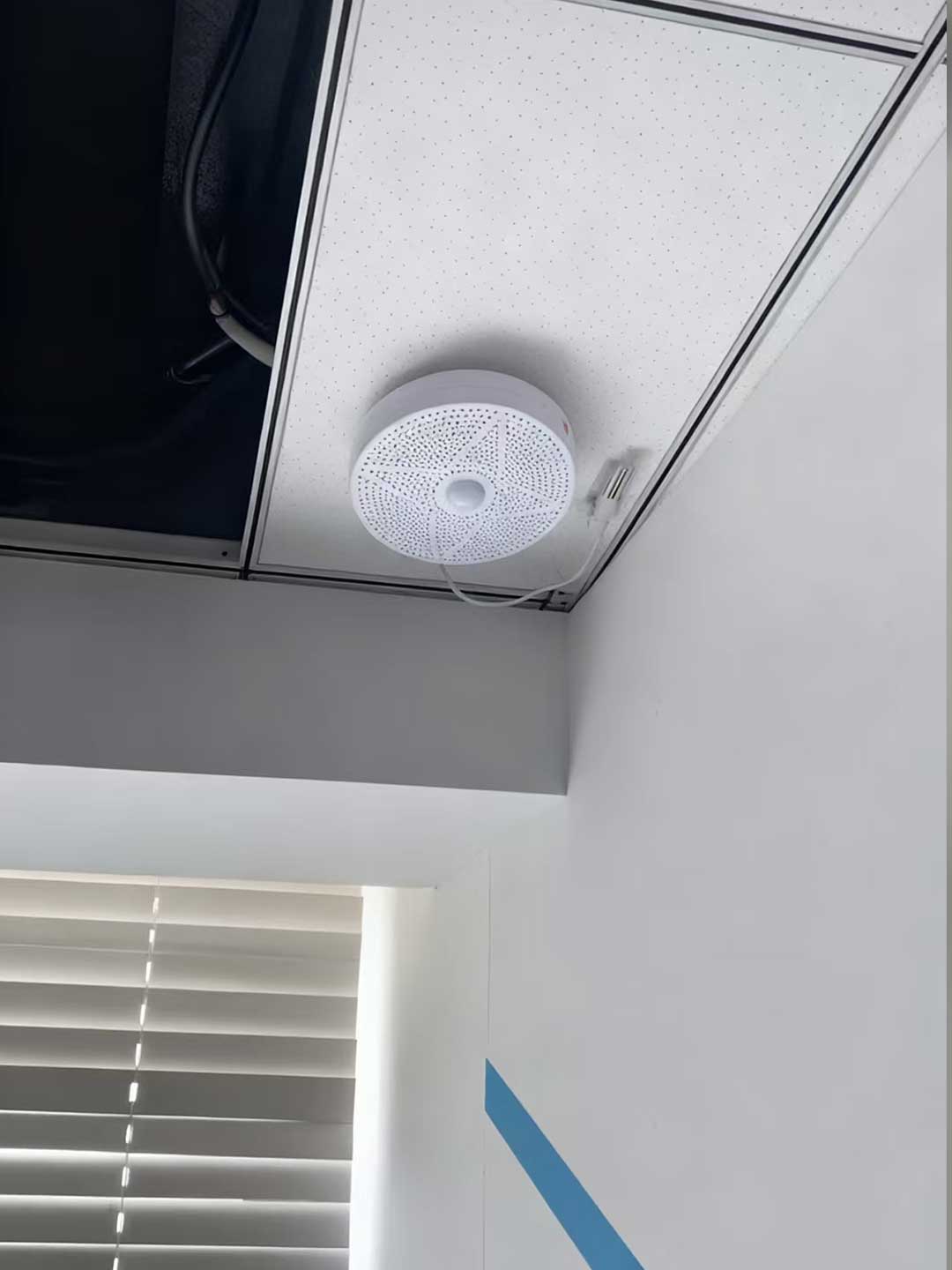

安装方式	壁挂、吸顶

表二：

检测参数	量程	分辨率	精度	预热时间
PM2.5	0~1000μg/m³	1μg/m³	颗粒物计数效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@100μg/m³、25℃、50%RH）	≤2min
PM10	0~1000μg/m³	1μg/m³		≤2min
TSP	0~20000μg/m³	1μg/m³	±25%或±40μg/m³取大值(@1000μg/m³，25℃,50%RH）
TSP（高精度）	0~20000μg/m³	1μg/m³	±20%或±30μg/m³取大值(@1000μg/m³，25℃,50%RH）
温度	-40℃~+120℃，默认-40℃~+80℃	0.1℃	±0.5℃(25℃）
湿度	0%RH-100%RH	0.1%RH	±3%RH（60%RH,25℃）
大气压力	0~120kPa	0.1kPa	±0.15kPa@25℃101kPa
光照度	0~20万Lux	1Lux	±7%(25℃)
TVOC	0~60000ppb	1ppb	典型精度：8%FS(@C2H6O，0.5ppm，25℃，50%RH)
二氧化碳	0~5000ppm	1ppm	±(50ppm+ 3%F·S)	2min(可用)、10min(最大精度)
甲醛	0~5ppm	0.01ppm	精度：±5%FS（@1ppm、25℃、50%RH）	≥5 min
臭氧	0~10ppm	0.01ppm	精度：±6%FS（@5ppm、25℃、50%RH）	≥5min
O₂	0~25%VOL	0.1%VOL	±2%FS	≥5min
H₂S	0~100ppm	1ppm	±2ppm或±10%	≥5min
CH₄	0~100%LEL	1%LEL	±5%FS	≥5min
CO	0~1000ppm	1ppm	±5ppm或±10%	≥5min
NO₂	0~20ppm	0.1ppm	±5%FS	≥5min
SO₂	0~20ppm	0.1ppm	±5%FS	≥5min
H₂	0~1000ppm	1ppm	±5%FS	≥5min
NH₃	0~100ppm	1ppm	±8%	≥5min
噪声	30~130dB	0.1dB	±0.5dB（在参考音准，94dB@1kHz）
异味（电化学型）	0~5ppm	0.001ppm	典型精度：±10%FS（@H2S，5ppm）	≥5min
异味（高精度）	0~5ppm	0.001ppm	典型精度：±5%FS（@H2S，500ppb）	≥5min
异味（半导体型）	0.03~3ppm	0.001ppm	±13%FS（@C2H6O，5ppm,20℃，65%RH）	≥60min
烟雾	0~10000ppm	1ppm	±5%FS（@C3H8，2000ppm、25℃、50%RH）	≥24h

尺寸：

尺寸：mm


RS-						公司代号
	MG					复合式空气质量检测仪
		11				检测仪可测要素种类数量
			1-			要素组合形式序号
				N01-		RS485输出
				4G-		4G方式上传
				WIFI-		WIFI模式（2.4GHz）上传数据
				WIFI5-		WIFI模式（2.4GHz/5GHz）上传数据
				ETH-		以太网方式上传
					1	检测仪外壳

要素种类说明：

14种可选检测要素	编号			说明
PM2.5	A
PM10	A
TSP	T			总悬浮颗粒物
TSP（高精度）	TH			高精度总悬浮颗粒物
温度	B			空气温度、湿度
湿度	B			空气温度、湿度
大气压力	C			0~120kPa
光照度	D			0~20万Lux
TVOC	E			总挥发性有机物量程0~60000ppb，分辨率1ppb
二氧化碳	F			CO₂量程0-5000ppm
甲醛	G	5P		CH₂O量程0~5ppm
臭氧	H	10P		O₃量程0~10ppm
异味（高精度）	RH	5P		量程0~5ppm
除上述检测元素外，可从右侧气体选型中任选三种气体	I	O₂	30VOL	O₂量程30VOL
	J	H₂S	100P	H₂S量程100 ppm
	K	CH₄	100LEL	CH₄量程100 LEL
	L	CO	1000P	CO量程1000 ppm
	M	NO₂	20P	NO₂量程20ppm
	N	SO₂	20P	SO₂量程20ppm
	O	H₂	1000P	H₂量程1000ppm
	P	NH₃	100P	NH₃量程100ppm
	Q	噪声		量程30~130dB
	S	异味（半导体型）	3P	量程0.03~3ppm
	R	异味（电化学型）	5P	量程0~5ppm
	U	烟雾	10000P	量程0~10000ppm

选型举例：假如选择的测量要素为PM2.5、PM10、温度、湿度、甲醛、O₂、CH₄、CO。
则对应的选型为 RS-MG111-WIFI-1-ABGIKL
