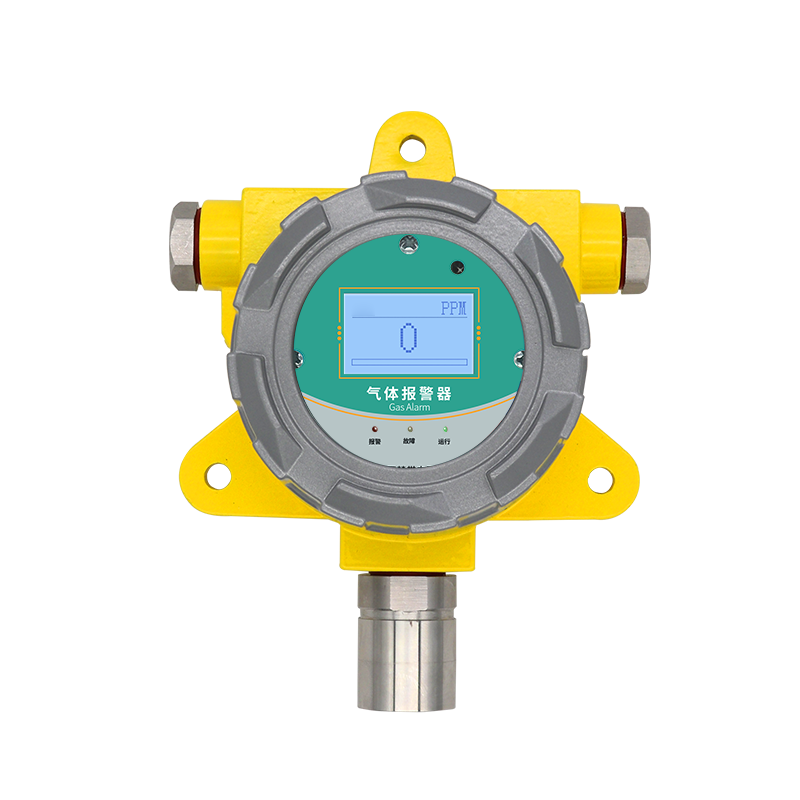

防爆气体变送器 168
产品型号：RS-FPC-*-N01-*
产品尺寸：无声光报警器：154×197×94mm；带声光报警器：188×197×94mm
信号类型：485/模拟量型
- 资料下载
- 技术参数
- 产品选型

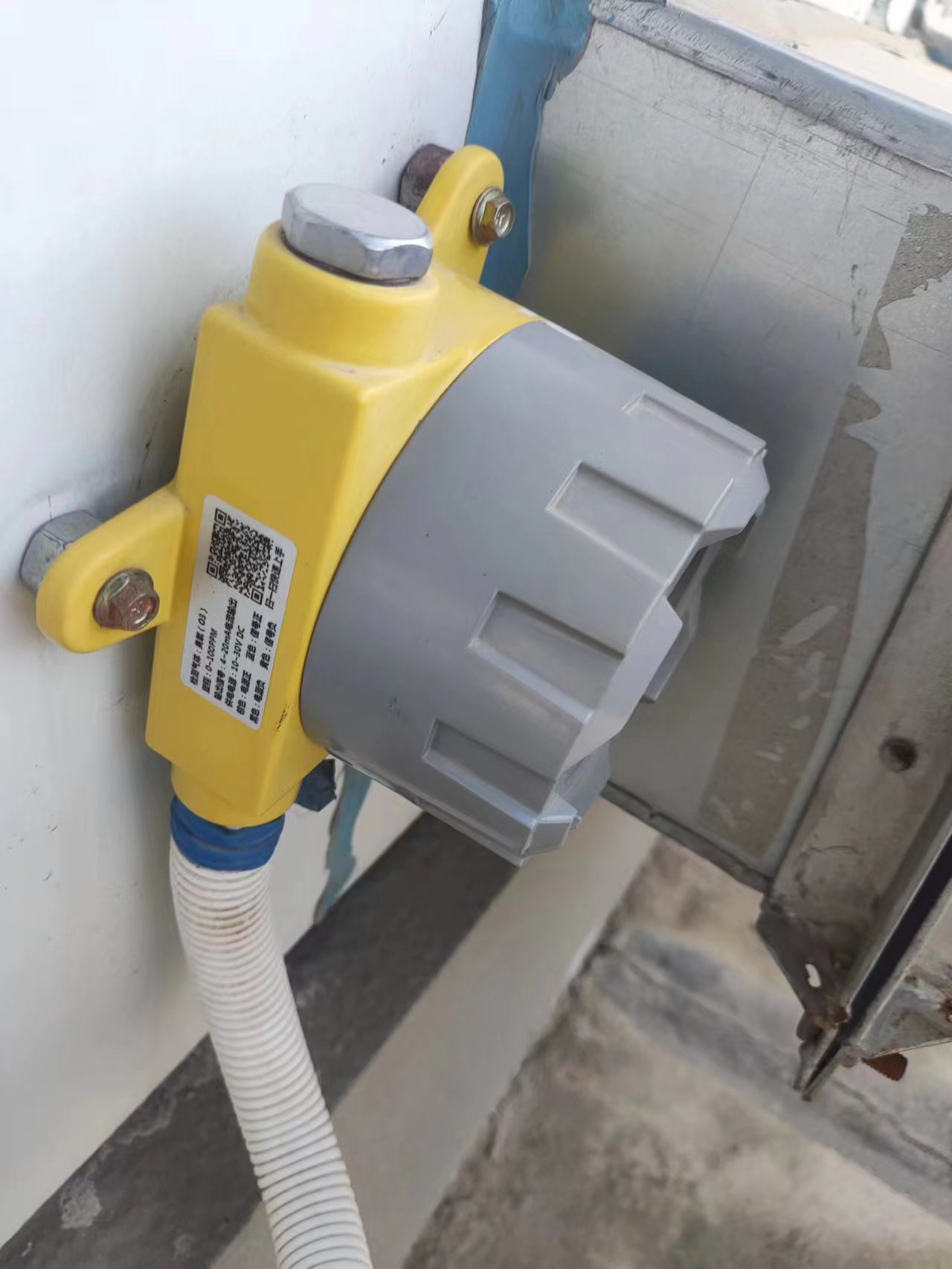

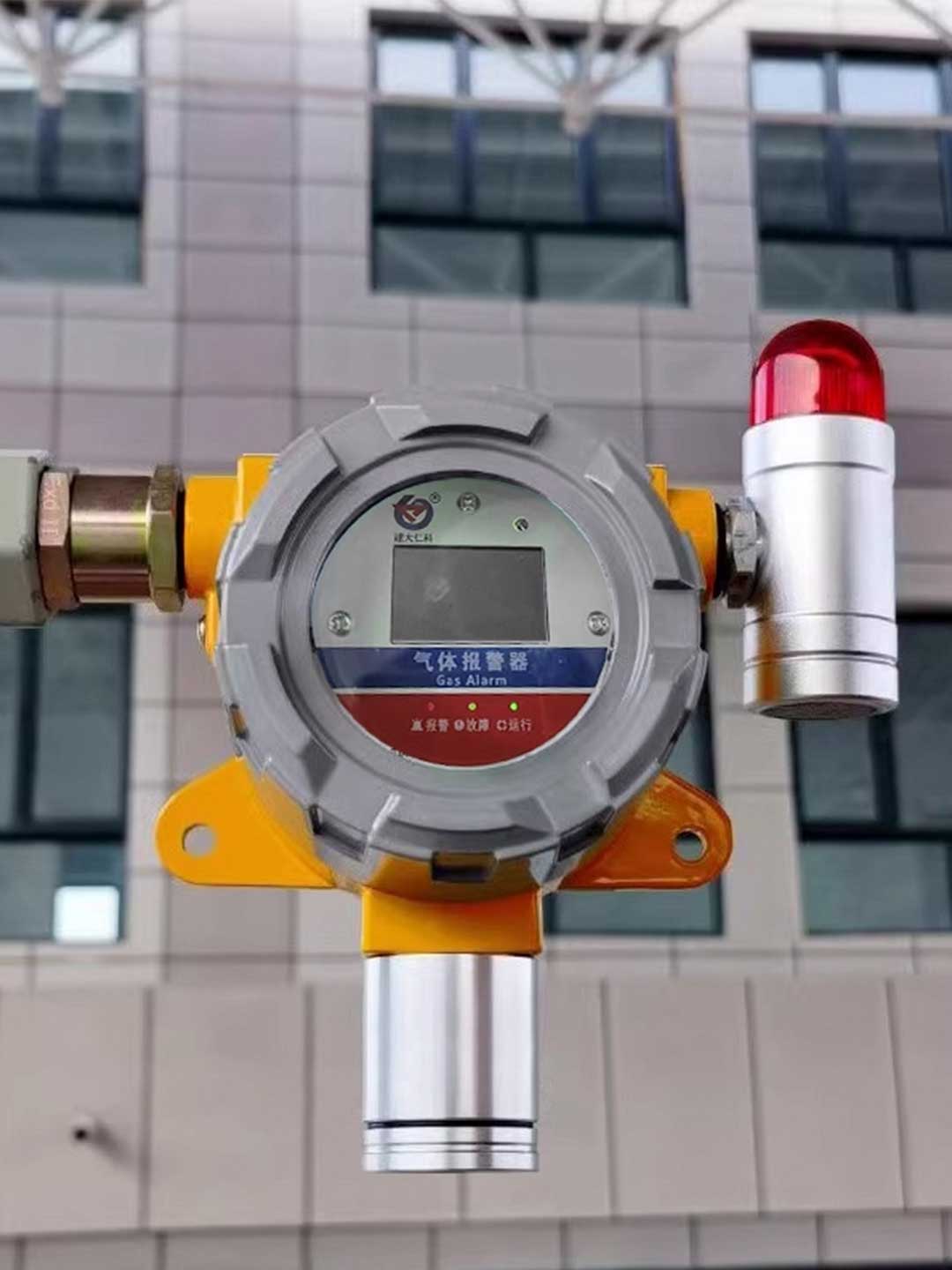

- 现场图片
485型：
| 供电电源 | 10~30V DC | |
| 平均功耗 | 0.35W | |
| 输出信号 | 485输出（标准ModBus协议） | |
| 重复性 | NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm) :≤3% O2:≤1% | |
| 稳定性 | CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 | ≤2%信号值/月 |
| CH4/O3 | ≤7%信号值/年 | |
| CO(2000ppm)/O2 | ≤5%信号值/年 | |
| 工作温度 | H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3：-20~50℃ | |
| 工作湿度 | NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 无冷凝 O2：5~95%RH 无冷凝 CH4：0~95%RH 无冷凝 | |
| 工作压力 | NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 | 90~110kPa |
| NO2 | 91~111kPa | |
| CH4 | 80~116kPa | |
| CO(2000ppm) | 80~120kPa | |
| 预热时间 | NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5min | |
| 防爆标志 | Ex d IIC T6 Gb | |
| 继电器带负载能力 | 250VAC 1A/30VDC 1A | |
模拟量型：
| 供电电源 | 10~30V DC | |
| 最大功耗 | 1.0W | |
| 输出信号 | 4~20mA、0~5V、0~10V | |
| 重复性 | NH3/H2/CO(1000ppm)/H2S/CH4/NO2/SO2/O3/PH3:≤2% CO(2000ppm):≤3% O2:≤1% | |
| 稳定性 | CO(1000ppm)/H2S/H2/NO2/SO2/NH3/PH3 | ≤2%信号值/月 |
| CH4/O3 | ≤7%信号值/年 | |
| CO(2000ppm)/O2 | ≤5%信号值/年 | |
| 工作温度 | H2/CO/H2S/CH4/NO2/SO2/O2/NH3/PH3/O3：-20~50℃ | |
| 工作湿度 | NH3/H2/CO/H2S/NO2/SO2/O3/PH3：15~90%RH 无冷凝 O2：5~95%RH 无冷凝 CH4：0~95%RH 无冷凝 | |
| 工作压力 | NH3/H2/CO(1000ppm)/H2S/SO2/O2/O3/PH3 | 90~110kPa |
| NO2 | 91~111kPa | |
| CH4 | 80~116kPa | |
| CO(2000ppm) | 80~120kPa | |
| 预热时间 | NH3/H2/CO/H2S/CH4/NO2/SO2/O3/O2/PH3: ≥5min | |
| 防爆标志 | Ex d IIC T6 Gb | |
| 继电器带负载能力 | 250VAC 1A/30VDC 1A | |
注：以上所有规格参数均在环境条件：温度20℃、相对湿度50%RH、1个大气压，待测气体浓度最大不超过传感器量程的环境下测得。

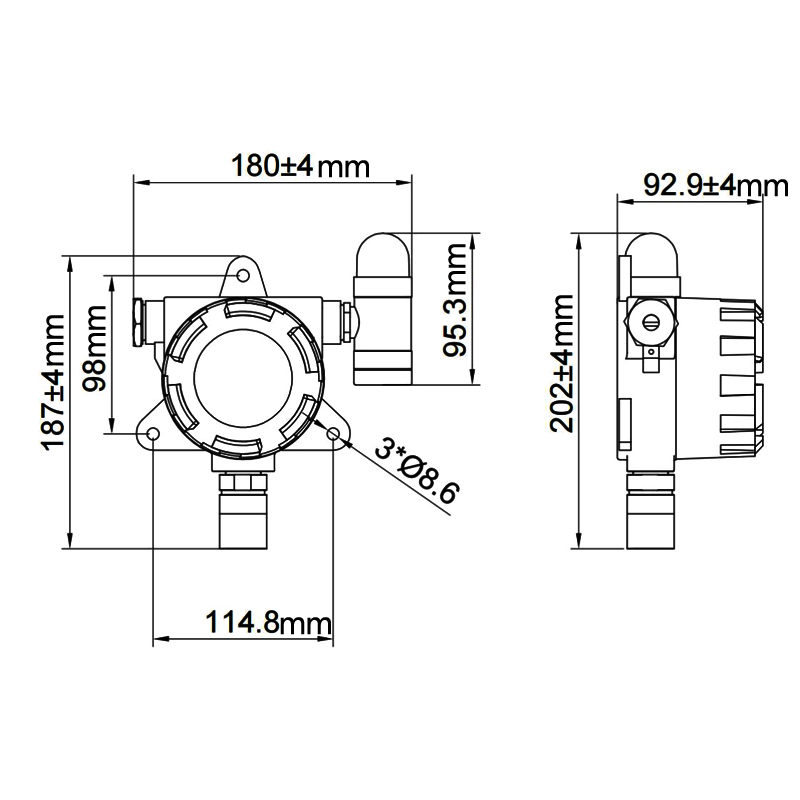

单位：mm| RS- | 公司代号 | |||||
| FPC- | 带显示防爆壳体 | |||||
| FPC-N- | 不带显示防爆壳体 | |||||
| O2- | 25VOL- | O2变送器25%VOL量程（模拟量型） | ||||
| 30VOL- | O2变送器30%VOL量程（485型） | |||||
| H2S- | 100P- | H2S变送器100 ppm量程 | ||||
| CH4- | 100LEL- | CH4变送器100 LEL量程 | ||||
| CO- | 1000P- | CO变送器1000 ppm量程 | ||||
| 2000P- | CO变送器2000ppm量程 | |||||
| NO2- | 20P- | NO2变送器20ppm量程 | ||||
| 2000P- | NO2变送器2000ppm量程 | |||||
| SO2- | 20P- | SO2变送器20ppm量程 | ||||
| 2000P- | SO2变送器2000ppm量程 | |||||
| H2- | 1000P- | H2变送器1000ppm量程 | ||||
| 40000P- | H2变送器40000ppm量程 | |||||
| NH3- | 50P- | NH3变送器50ppm量程 | ||||
| 100P- | NH3变送器100ppm量程 | |||||
| PH3- | 20P- | PH3变送器20ppm量程 | ||||
| O3- | 100P- | O3变送器100ppm量程 | ||||
| CH2O- | 5P- | CH2O变送器5ppm量程 | ||||
| N01- | RS485（ModBus协议） | |||||
| I20- | 4~20mA电流输出 | |||||
| V05- | 0~5V电压输出 | |||||
| V10- | 0~10V电压输出 | |||||
| 空 | 无声光报警器 | |||||
| A | 加声光报警器 | |||||
| R01 | 无源继电器输出 | |||||
 |  |  |  |  |
